Querschnitte visualisieren
Verwenden Sie mehrere sich schneidende Ebenen als die Oberflächen, auf die Sie die Konturen einer Funktion plotten.
Den kompletten Wolfram Language-Input zeigen
In[3]:=
![Click for copyable input](assets.de/visualize-slices/In_27.png)
With[{k = 1},
SliceContourPlot3D[
func, {x == -k, x == k, y == -k, y == k, z == -k, z == k}, {x, -2,
2}, {y, -2, 2}, {z, -2, 2}, Evaluate@opts]
]
Out[3]=
![](assets.de/visualize-slices/O_11.png)

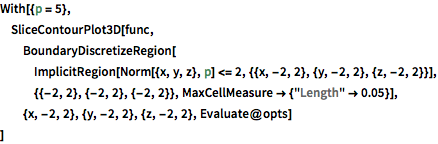

Verwenden Sie einen Ball mit -Norm als Oberfläche.
In[4]:=
![Click for copyable input](assets.de/visualize-slices/In_28.png)
With[{p = 5},
SliceContourPlot3D[func,
BoundaryDiscretizeRegion[
ImplicitRegion[
Norm[{x, y, z}, p] <=
2, {{x, -2, 2}, {y, -2, 2}, {z, -2, 2}}], {{-2, 2}, {-2, 2}, {-2,
2}}, MaxCellMeasure -> {"Length" -> 0.05}], {x, -2, 2}, {y, -2,
2}, {z, -2, 2}, Evaluate@opts]
]
Out[4]=
![](assets.de/visualize-slices/O_12.png)

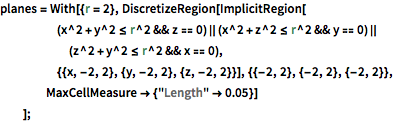

Verwenden Sie eine Kugel und sich schneidende Querschnittsscheiben als die Oberflächen.
Den kompletten Wolfram Language-Input zeigen
In[7]:=
![Click for copyable input](assets.de/visualize-slices/In_31.png)
SliceContourPlot3D[func, {sphere, planes}, {x, -2, 2}, {y, -2,
2}, {z, -2, 2}, Evaluate@opts]
Out[7]=
![](assets.de/visualize-slices/O_13.png)

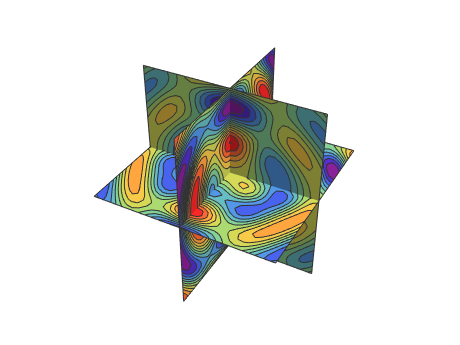

Wen Sie zwischen den einzelnen Parametereinstellungen hin- und herspringen, erhalten Sie einen interessanten Film.
![](assets.de/visualize-slices/swf_3.png)
