Mecânica estrutural em 3D
Compute a deformação de uma cambota devido a uma carga exercida pelos pistões.
Especifique um Graphics3D.
In[1]:= | ![]() X |
Carregue o pacote de elementos finitos e crie uma malha de elementos finitos.
In[2]:= | ![]() X |
Out[2]= | ![]() |

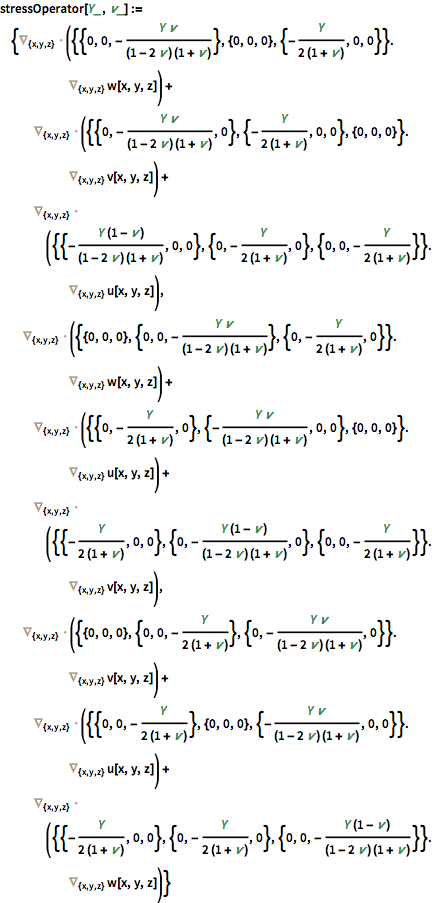

Especifique a formulação de tensão em 3D.
In[3]:= | ![]() X |
Especifique restrições de modo em que o contorno da cambota seja mantido fixo nestas posições.
In[4]:= | ![]() X |
Especifique uma carga de contorno pressionando os eixos negativos .
In[5]:= | ![]() X |
Resolva as equações acopladas.
In[6]:= | ![]() X |

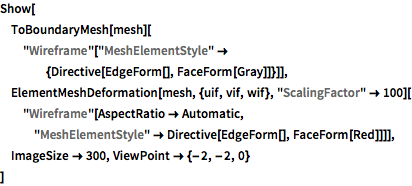

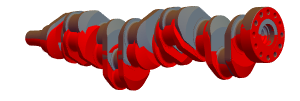

Visualize a cambota original e a cambota deformada em vermelho usando o pacote de elementos finitos
Out[7]= | ![]() |
