Intégration de systèmes avec FMI
L’intégration harmonieuse d’un système devient particulièrement importante lorsque différents sous-systèmes d’un modèle sont créés dans différents outils ou matériels. Ici, nous utilisons l’interface de maquette fonctionnelle (FMI) pour exporter un modèle depuis System Modeler et l’importer dans NI VeriStand pour tester notre système en temps réel.
Intégration transparente du flux de travail
Étant donné que System Modeler prend en charge l’exportation d’unités de maquette fonctionnelle (FMU), vous pouvez exporter n’importe quel modèle et l’utiliser dans un autre environnement de simulation prenant en charge l’importation de FMU.

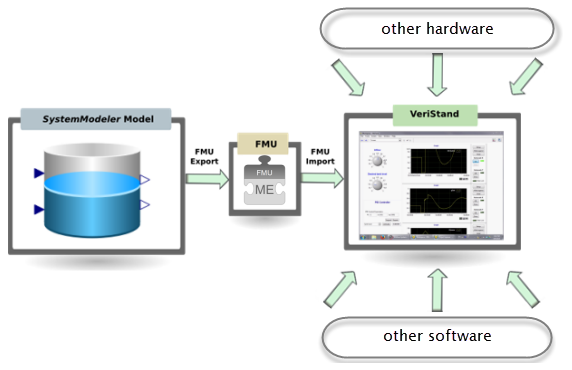

Une FMU est utilisée comme format d’échange dans le flux de travail multi-outils.
Exportez la FMU
Le modèle possède deux sorties, le niveau du réservoir et le débit de sortie, et deux entrées, le débit d’entrée et l’actionneur qui contrôle le débit de sortie.

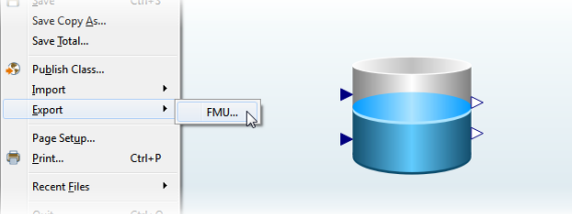

Exportation du modèle de réservoir en tant que FMU dans System Modeler.
Importez la FMU
Pour contrôler le niveau d’eau dans le réservoir, la FMU a été connectée à un régulateur PID natif de l’environnement VeriStand. Depuis l’interface de simulation, il est possible d’interagir avec la simulation en temps réel en modifiant les paramètres de débit d’entrée et de niveau de réservoir souhaité.
Voyez comment les signaux de sortie réagissent aux changements dans l’entrée et comment le régulateur PID s’adapte à ces changements et atteint finalement un nouvel état stable.
Cet exemple montre à quel point il est facile d’échanger des modèles avec des FMI. Grâce à l’exportation et à l’importation de FMU, nous avons pu facilement concevoir un modèle dans System Modeler, puis tester notre système dans NI VeriStand, spécialisé dans les tests en temps réel.
