Los parámetros optimizados del modelo, que describen las diferentes tasas de transferencia entre compartimentos, se obtienen ajustando el modelo a los datos de IRM.
Las distribuciones de probabilidad muestran que la tasa de captación de agente de contraste por parte del hígado es más baja en una persona con fibrosis hepática. Además, la tasa a la que el agente de contraste regresa al plasma sanguíneo es un poco más alta.
La representación muestra las medias y desviaciones estándar, así como las trayectorias individuales obtenidas a partir de múltiples simulaciones de las dos poblaciones. Los pacientes con fibrosis tendrán una concentración significativamente menor de agente de contraste en el hígado durante el examen.

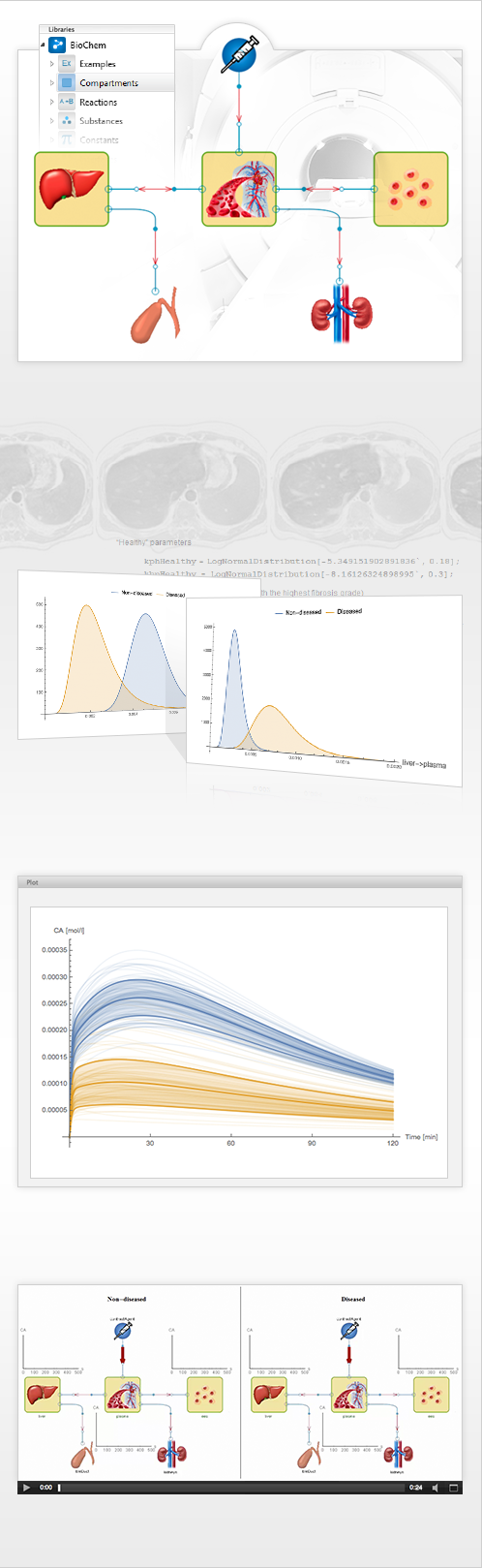

Los diagramas dinámicos son una característica útil para visualizar la dinámica de modelos. Note cómo las flechas rojas entre los compartimentos cambian de dirección y grosor para indicar la dirección en la que el agente de contraste fluye actualmente, y en qué cantidades. Tenga en cuenta también cómo el flujo de agente de contraste hacia el hígado es menor en el escenario de enfermedad.
