Batterie : modélisation d’un système électrique chimique

Le développement d’appareils électroniques portables, de voitures hybrides, d’éoliennes et de panneaux solaires nécessite des modèles de batterie haute fidélité. Ce modèle permet d’analyser comment la batterie réagit aux conditions thermiques ainsi qu’aux cycles de charge et de décharge dans un système plus large.

Pour exécuter cet exemple, il vous faut

les dernières versions de System Modeler et Mathematica.

Veuillez choisir :

Obtenir
un essai gratuit Continuer
le téléchargement

Combinez la modélisation par composantes et la modélisation par blocs

La batterie est construite avec des composantes électriques personnalisées. Au sein des composantes, l’état de la batterie est modélisé à l’aide de blocs.

Explorez l’impact de la température sur la durée de vie des batteries

Connectez System Modeler à Mathematica pour analyser les différentes caractéristiques des batteries. Les batteries sont déchargées par intervalles de 540 secondes, puis laissées au repos pendant 60 secondes.

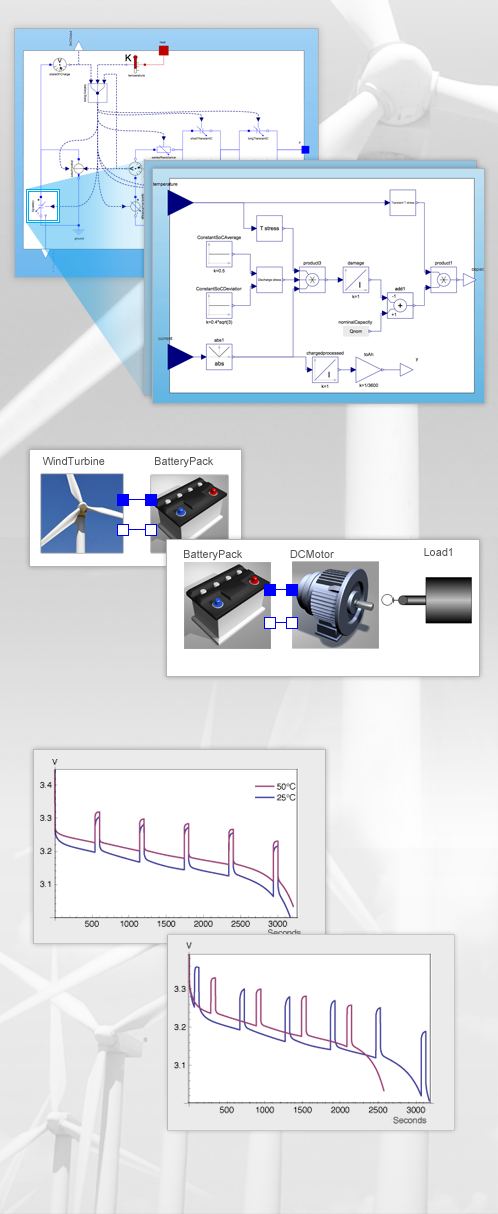

Modèle à base
de composantes
d’une cellule de batterie.
Modèle de capacité utilisable basé sur des blocs.
Chargez la batterie
à partir d’une éolienne.
Alimentez un moteur électrique avec la batterie.
Au cours du premier
cycle de décharge,
les deux batteries ont
des performances similaires.
Après 275 Ahs de charge traitée,
la batterie à 25°C a un temps
de décharge beaucoup plus long.

Réutilisez facilement les composantes du modèle

Le paradigme de la modélisation basée sur les composantes permet une réutilisation instantanée des composantes.

L. Lam, « A Practical Circuit-based Model for State of Health Estimation of Li-ion Battery Cells in Electric Vehicles », Université de technologie du Delft, Département de l’énergie électrique durable
