Circuits combinés : création d’un additionneur de 3 bits
Les circuits combinés sont utilisés pour effectuer de l’algèbre booléenne sur des signaux d’entrée et sur des données stockées. Ils sont constitués de portes logiques de base qui sont combinées pour produire des circuits de commutation puissants. Dans ce laboratoire, vous créerez un additionneur de 3 bits et vous le connecterez à du matériel à l’aide d’un Arduino.
Créez votre modèle
Créez un modèle d’additionneur de 3 bits et connectez-le à des boutons-poussoirs pour obtenir les données de l’utilisateur. Dans le modèle suivant, deux nombres de trois bits, A et B, sont additionnés pour obtenir la somme S.

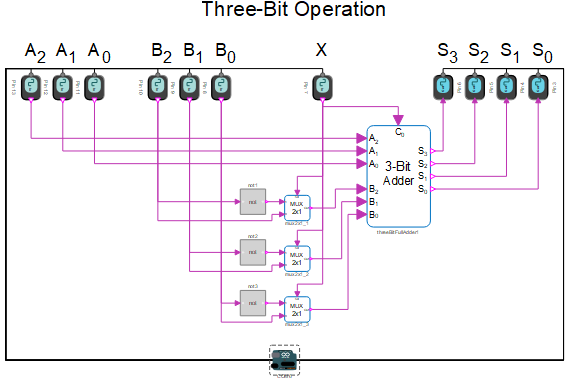

Circuit combiné d’un additionneur de 3 bits.
Testez votre modèle
L’utilisateur envoie les entrées numériques à l’aide de boutons-poussoirs. La sortie finale peut être affichée à l’aide de diodes électroluminescentes.
Le circuit combinatoire est testé à l’aide d’un Arduino Leonardo.
