Additionneurs numériques : créer des unités d’addition
Les additionneurs numériques sont utilisés dans les unités arithmétiques et logiques (ALU) qui constituent un élément fondamental des UTC et des processeurs graphiques. Dans ce labo, vous allez concevoir un demi-additionneur et un additionneur complet et les combiner pour former des unités d’addition de n’importe quelle taille de bits.
Créez votre modèle
Vous allez créer un demi-additionneur et un additionneur complet à l’aide de portes logiques. Ces additionneurs de base peuvent ensuite être utilisés pour créer des unités d’addition de n’importe quelle taille de bits.

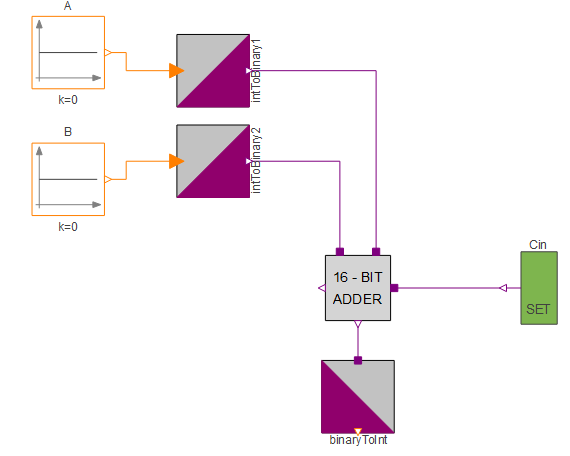

Modèle d’un additionneur 16 bits qui additionne les nombres entiers A et B.
Testez votre modèle
Deux nombres entiers de 16 bits A et B sont ajoutés pour obtenir la somme.

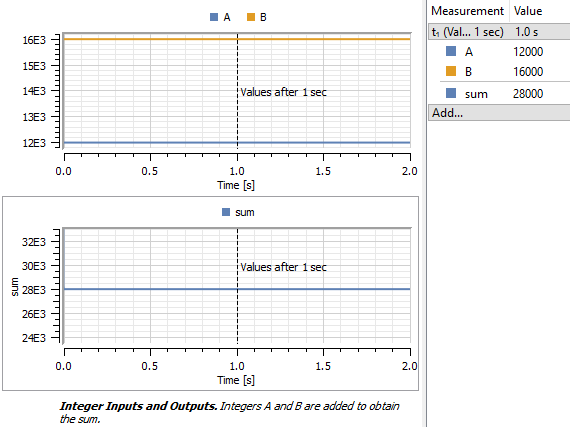

Les nombres entiers A et B de valeurs 12 000 et 16 000 sont additionnés pour obtenir une somme de 28 000.
