Conception d’une poutre en porte-à-faux
La conception des poutres en porte-à-faux est un sujet fondamental de l’ingénierie mécanique et structurelle qui se concentre principalement sur la capacité portante. Cependant, elle nécessite également une vérification de la déflexion. Cet exemple compare la déflexion des poutres en porte-à-faux pour différents matériaux et différentes sections transversales.
Le modèle

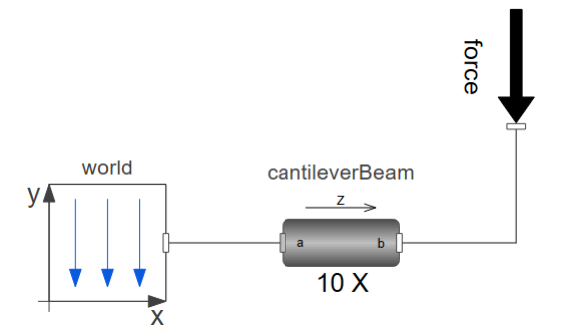

La poutre en porte-à-faux est modélisée comme un cylindre en acier creux et flexible. Elle est reliée à un cadre fixe (mur) et une force verticale variable dans le temps est appliquée à l’extrémité libre.
La fidélité du modèle peut être modifiée en changeant le nombre de segments utilisés. Dans ce cas, la poutre est divisée en 10 parties.
Résultats de la simulation

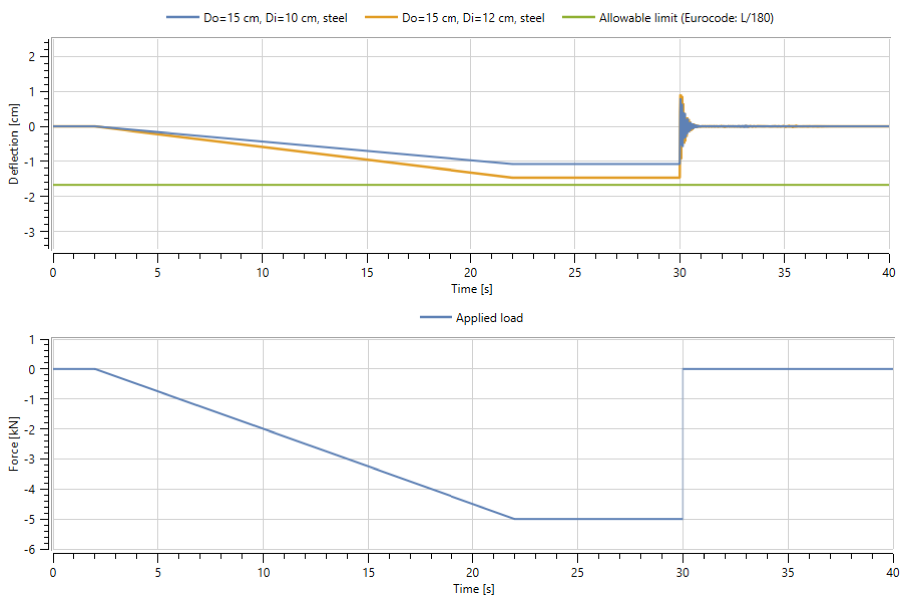

Vérifiez les déflexions pour différentes sections transversales de la poutre en porte-à-faux.

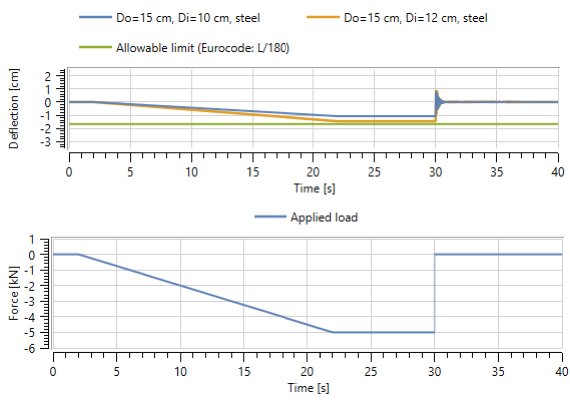

La poutre ayant une plus grande surface de section transversale (Di = 10 cm) a une déflexion plus faible.

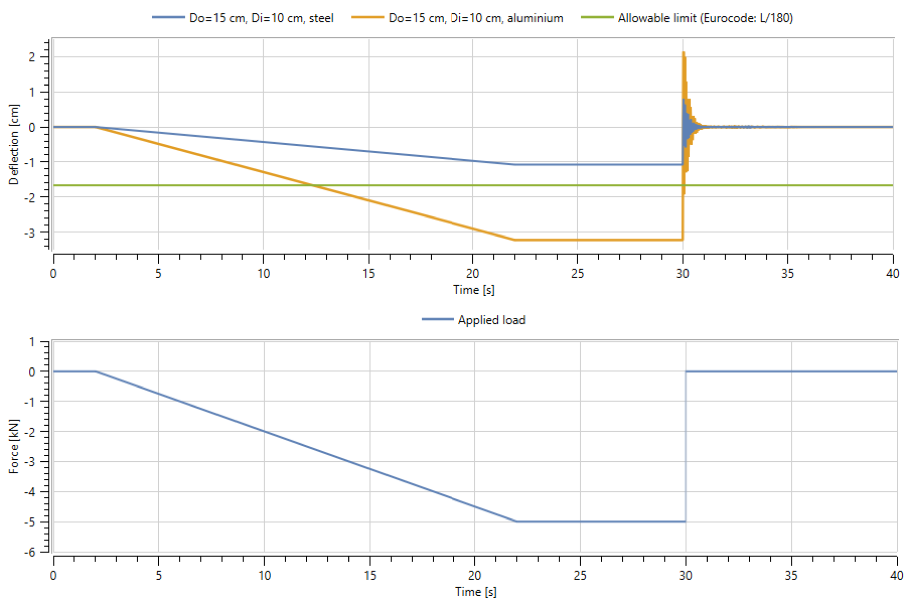

Vérifiez les déflexions pour différents matériaux de la poutre en porte-à-faux.

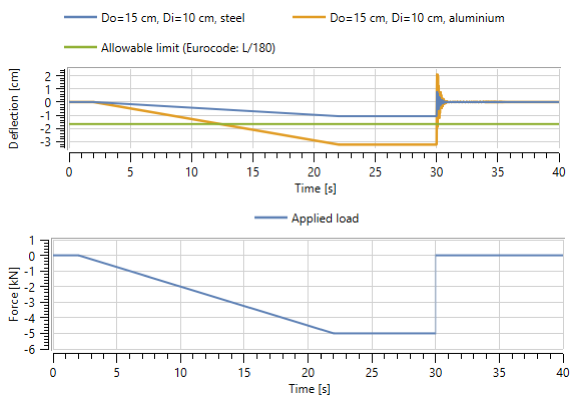

La poutre en aluminium présente une déflexion plus importante que la poutre en acier.
