Génie mécanique
Utilisez System Modeler pour modéliser et simuler des problèmes de dynamique, y compris des mécanismes et des machines avec des comportements cinématiques, dynamiques et thermiques. Étudiez et résolvez les problèmes de vibration.
Multiplicateur de vitesse d’une éolienne
Les engrenages planétaires sont couramment utilisés dans les applications exigeant un couple élevé. Ils comprennent trois éléments clés : le planétaire central, les engrenages planétaires fixés à un support et la couronne dentée qui l’entoure. Positionné au centre, le planétaire sert de point focal, tandis que les engrenages planétaires gravitent autour de lui. Cet exemple s’intéresse aux effets de jeu qui induisent des vibrations pendant les premières étapes du mouvement.

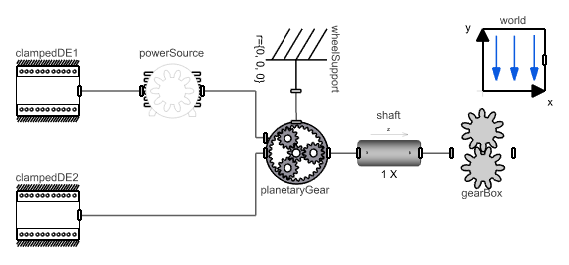

Modèle du multiplicateur de vitesse d’une éolienne
Le rotor est monté sur le porte-satellites et maintient une vitesse angulaire d’environ 19,3 tr/min. La couronne est fixe. La roue solaire est reliée à l’arbre qui mène au multiplicateur de vitesse. L’arbre sortant de ce multiplicateur de vitesse entraîne un générateur à 1500 tr/min. Le rapport de démultiplication total du début à la fin est de 77,8.
Modèle du multiplicateur de vitesse d’une éolienne.
Simulez le jeu lors de l’engagement des engrenages

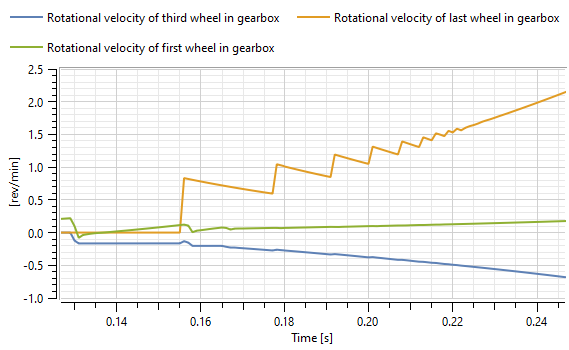

Le tracé suivant montre que de petites ondulations se forment dans la roue planétaire en raison de la configuration des engrenages. L’amplitude et sa fréquence peuvent varier en fonction du jeu et des vitesses de l’arbre.
Contrecoup au démarrage.

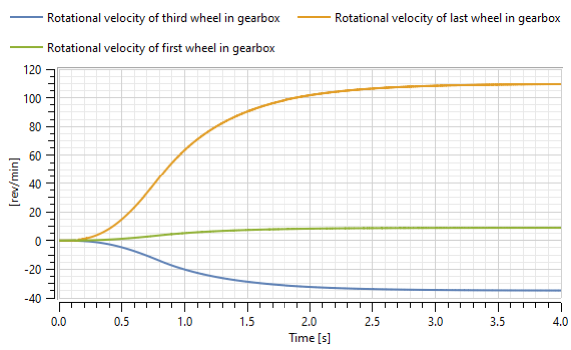

Simulation globale du modèle de multiplicateur de vitesse de l’éolienne.
