Un pendule suspendu à une manivelle coulissante
Comment pouvez-vous utiliser Wolfram System Modeler pour modéliser un pendule suspendu à une manivelle coulissante ?
Pour exécuter cet exemple, il vous faut
les dernières versions de System Modeler et Mathematica.
Veuillez choisir :
Obtenirun essai gratuit Continuer
le téléchargement
Le modèle du pendule suspendu
La manivelle a une position de translation fixe et une vitesse de rotation définie qui entraîne le reste du système. L’articulation du pendule doit être modélisée d’une certaine manière pour que sa position y soit verrouillée tout en permettant simultanément le mouvement de rotation et le mouvement de translation dans la direction x.

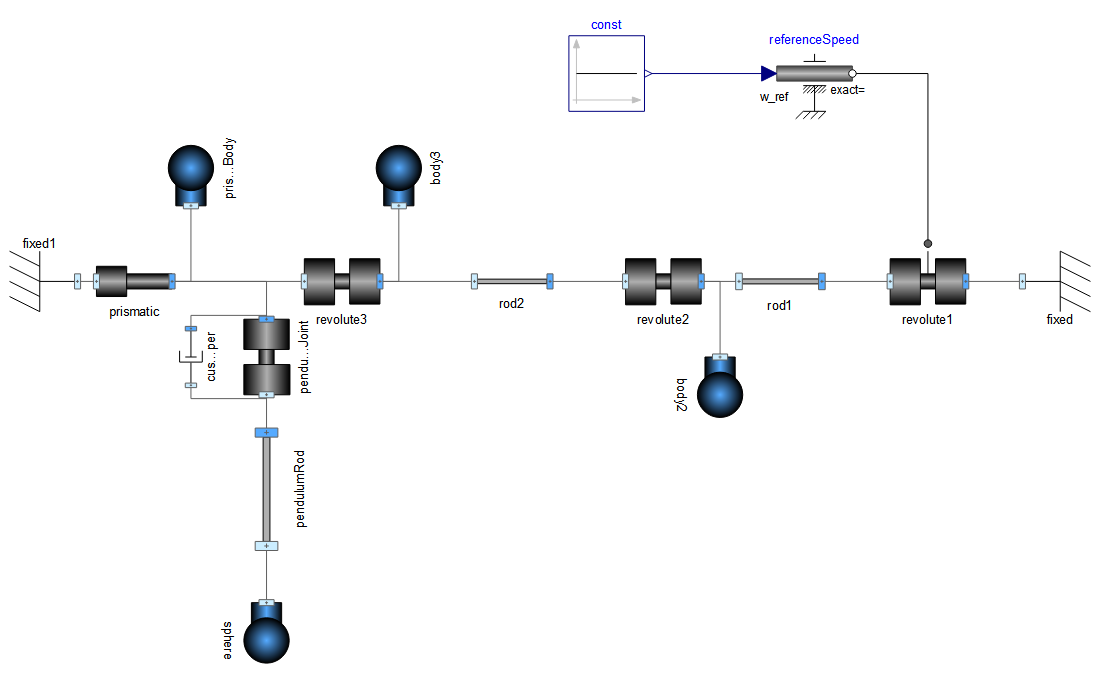

Le modèle tel qu’il apparaît sur le schéma dans Wolfram System Modeler. L’articulation du pendule est modélisée avec une articulation prismatique, pour être capable de verrouiller sa position y et permettre le mouvement le long de l’axe des x, et deux articulations rotoïdes. Deux articulations rotoïdes sont nécessaires pour obtenir les degrés de liberté corrects.
Animation et simulation

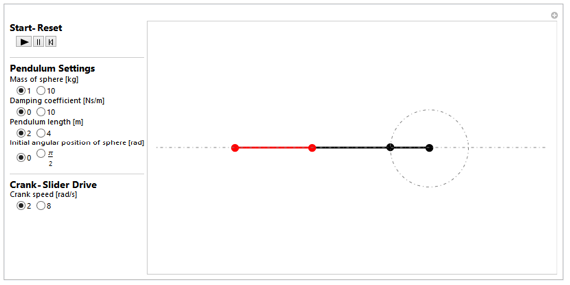

En extrayant les variables décrivant le mouvement des différentes pièces mécaniques, vous pouvez combiner Wolfram System Modeler et Wolfram Language pour créer une visualisation interactive du pendule suspendu.
Modifiez les paramètres du pendule suspendu et voyez comment il se comporte.
