Les cames sont utilisées dans un certain nombre de mécanismes différents : pour l’actionnement des valves dans les moteurs à combustion interne, aussi bien que pour les machines à coudre. Grâce aux capacités de création de composantes symboliques dans System Modeler, il est facile de concevoir et de créer les prototypes des mécanismes avec des déplacements corrects et une usure minimale.
Prototype d’équations dans Wolfram Language

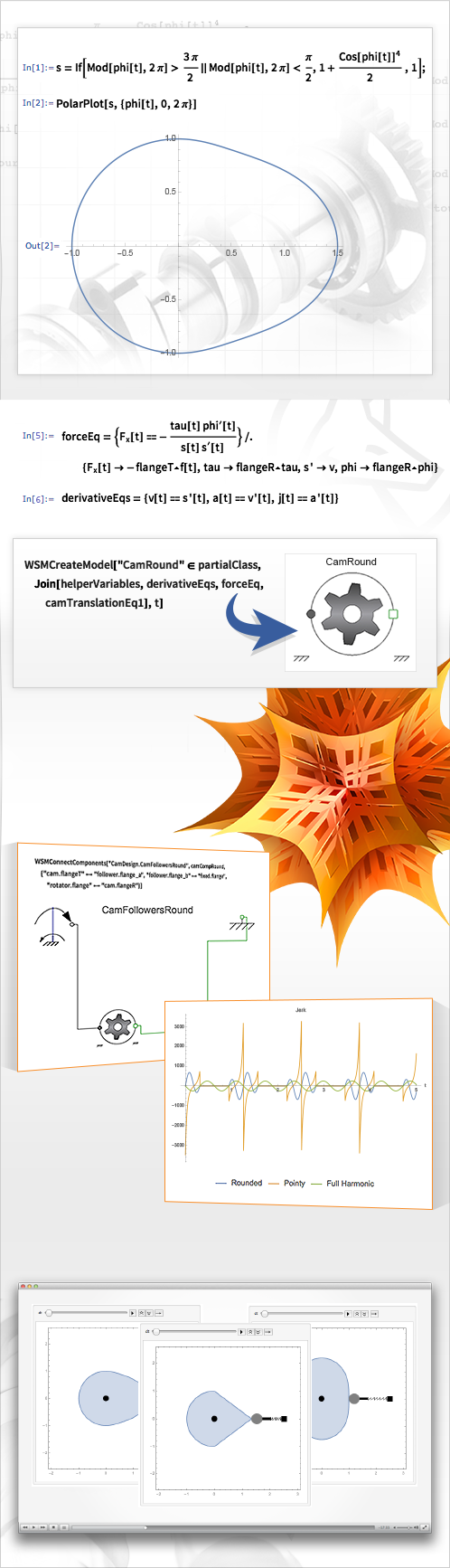

On utilise Mathematica pour définir la forme de trois cames différentes : l’une pointue, l’autre avec une forme harmonique de montée complète, et la troisième entre les deux.
Dérivez des équations différentielles avec Wolfram Language
Décrivez le comportement physique du système à l’aide d’équations différentielles symboliques.
Connectez les composantes
Créez des modèles structurels à partir de Mathematica, afin de permettre le prototypage rapide des différentes configurations des systèmes.
Visualisez le mouvement
Combinez directement les résultats de simulation avec des constructions graphiques dans Wolfram Language pour communiquer les caractéristiques du modèle.
Regarder la vidéo
Composante créée sur la base des équations.
Came entraînée par un couple et reliée à un suiveur.
Les concepteurs de cames veulent minimiser la secousse (la dérivée de l’accélération), afin de réduire les contraintes et l’usure de la came.
Animation des suiveurs de came créée dans Mathematica.
Créez des composantes basées sur des expressions de Wolfram Language
Créez des composantes Modelica réutilisables basées sur des équations de Wolfram Language pour une utilisation directe dans System Modeler.
Analysez l’impact des différentes options de cames
Analysez et visualisez directement les résultats de la simulation dans Mathematica.
