Commande de l’accélérateur d’un moteur
L’un des problèmes fondamentaux du contrôle automobile consiste à maintenir le régime moteur souhaité malgré les perturbations du couple dues à la direction assistée, à la climatisation ou à l’enclenchement de la transmission automatique. Le principal schéma d’actionnement consiste à contrôler la quantité de l’air fournie au moteur par l’intermédiaire d’une soupape de dérivation du papillon des gaz. Cet exemple modélise une commande de papillon en boucle fermée synchronisée avec l’angle du vilebrequin d’un moteur à combustion interne.
Pour exécuter cet exemple, il vous faut
les dernières versions de System Modeler et Mathematica.
Veuillez choisir :
Obtenirun essai gratuit Continuer
le téléchargement
Le modèle
Le régime du moteur est régulé par un actionneur d’accélérateur. Le régulateur de vitesse est synchronisé avec l’angle du vilebrequin du moteur. L’échantillonnage est effectué par la rotationalClock qui est une horloge événementielle déclenchée à chaque rotation de 180° de l’angle du vilebrequin.

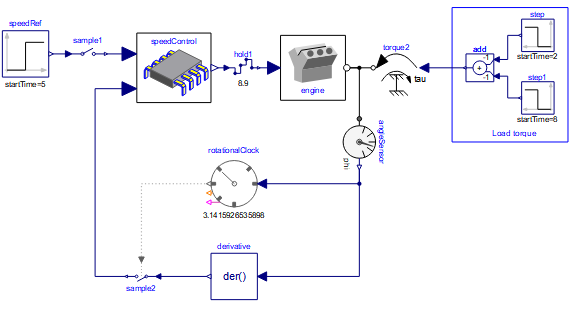

Contrôleur de moteur à données échantillonnées synchronisé avec l’angle du vilebrequin.
Analyse

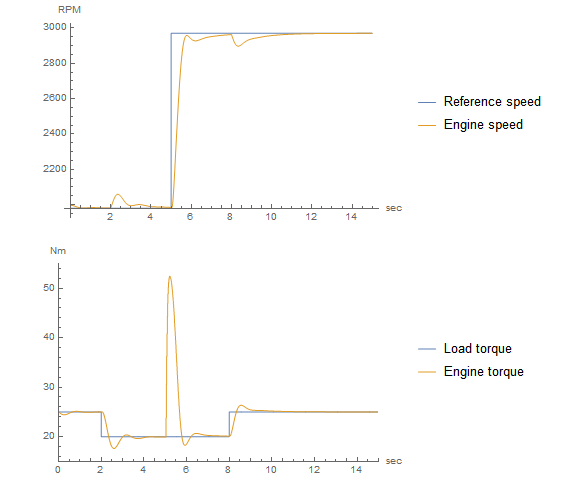

L’exécution du contrôleur étant synchronisée avec l’angle du vilebrequin du moteur, elle réduit l’influence des fluctuations du couple de charge. Dans le tracé suivant, le régime du moteur se stabilise rapidement à sa vitesse stable malgré la fluctuation du couple de charge.
Analyse
Analysez un système synchrone non périodique.
Résultats de la simulation.
