Utilisez des exemples provenant d’un large éventail de domaines d’application pour apprendre la modélisation et la simulation avec System Modeler et le langage Modelica.
Effectuez des analyses interactives sur des modèles
Effectuez une analyse immédiate et interactive de votre système à l’aide de tracés personnalisables dans le centre de simulation. Cet exemple illustre cela, en utilisant un modèle avec une série d’embrayages s’enclenchant à différents moments.
Pour exécuter cet exemple, il vous faut
les dernières versions de System Modeler et Mathematica.
Veuillez choisir :
Obtenirun essai gratuit Continuer
le téléchargement

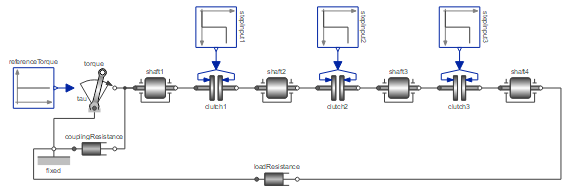

Le modèle
Le modèle consiste en une série d’arbres couplés reliés par des embrayages.
Les différents embrayages étant engagés à différents moments, le couple est transmis à différentes parties du système.

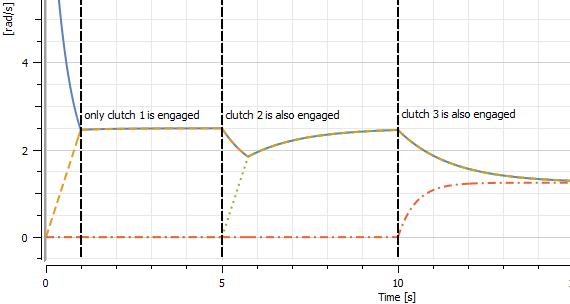

Étiquetez les événements importants
Ajoutez des étiquettes de tracé aux événements importants de votre simulation.
Les embrayages sont enclenchés à différents moments.

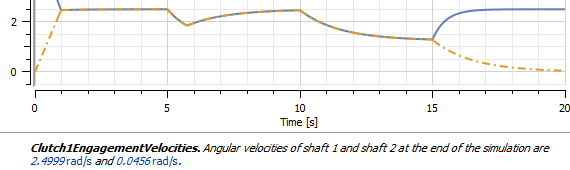

Créez des légendes informatives
Ajoutez les valeurs des variables du modèle pour créer des légendes informatives.
Les vitesses angulaires de l’arbre 1 et de l’arbre 2 sont tracées.

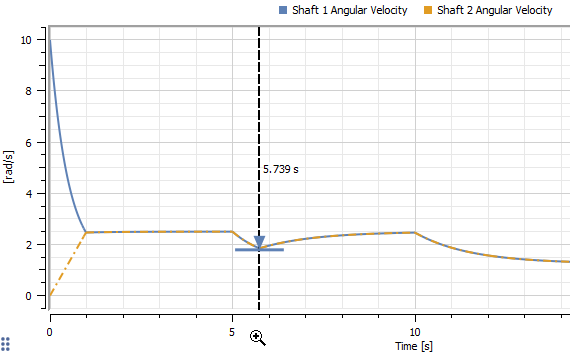

Trouvez les extrêmes locaux
Les marqueurs de tracé se fixent sur les extrêmes locaux, ce qui permet d’indiquer les tangentes.
Les vitesses angulaires des arbres 1 et 2 atteignent un minimum local de 1,8 rad/s à 5,739 secondes.

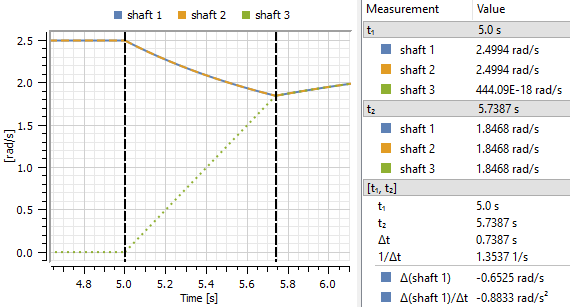

Comparez les instants temporels
Analysez l’évolution des variables tracées entre les différents instants.
Lorsque l’embrayage 2 s’enclenche à 5 secondes, les vitesses angulaires de l’arbre 1 et de l’arbre 2 diminuent et la vitesse angulaire de l’arbre 3 augmente jusqu’à ce que les trois arbres atteignent la même vitesse angulaire.

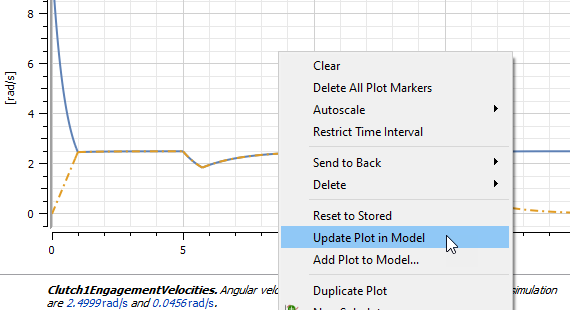

Enregistrez vos résultats
Enregistrez vos résultats dans le modèle pour les partager avec vos clients, vos étudiants et vos collègues.
Mettez à jour le tracé existant avec les nouvelles modifications.
