Convertisseur Boost

Les convertisseurs Boost sont utilisés pour augmenter la tension d’un niveau inférieur à un niveau supérieur. On trouve des convertisseurs Boost dans les véhicules électriques pour augmenter la tension d’un ensemble de batteries vers le moteur et dans les lampes LED pour augmenter la tension d’un élément de batterie vers la diode lumineuse.

Pour exécuter cet exemple, il vous faut

les dernières versions de System Modeler et Mathematica.

Veuillez choisir :

Obtenir
un essai gratuit Continuer
le téléchargement

Le modèle

Un convertisseur Boost est une alimentation à découpage qui utilise deux interrupteurs (généralement une diode et un transistor), un inducteur et un condensateur pour convertir le courant continu d’un niveau inférieur à un niveau supérieur. Lorsque l’interrupteur est désactivé, le courant de l’inducteur passe par la diode, la charge et le condensateur. Lorsque l’interrupteur est activé, le courant de l’inducteur augmente et ne passe pas par la diode. Un condensateur de filtrage est ajouté pour lisser la tension de sortie.

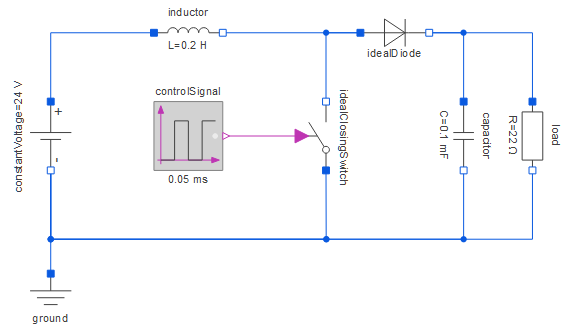

Modèle d’un convertisseur Boost créé dans System Modeler à partir de composantes standard.

Affichage des valeurs des paramètres avec les unités

Vérifiez rapidement les valeurs de vos paramètres qui sont affichées à l’aide de l’unité d’affichage de votre choix.

Analyse de l’ondulation du courant

Un convertisseur Boost a un courant pulsé sur la sortie. L’ondulation de sortie est l’un des principaux inconvénients de l’utilisation d’une alimentation à découpage.

La tension de sortie générée et la tension cible.
Le courant de l’inducteur est le même que le courant de l’entrée.

La tension de la sortie est toujours supérieure à celle de l’entrée, et le courant de la sortie est toujours inférieur à celui de l’entrée.

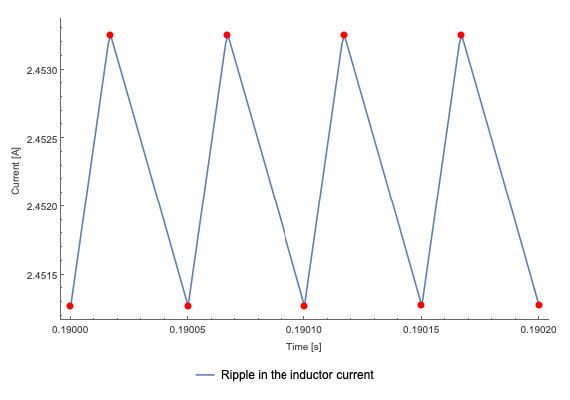

Les valeurs min et max marquées dans le courant de l’inducteur.

Mélange d’analyses et de simulations

La valeur théorique de l’ondulation du courant, , peut être comparée aux valeurs simulées.

Wolfram Language permet d’extraire les valeurs maximales et minimales des données de simulation et de calculer l’ondulation du courant de crête à crête. Dans ce cas, elle est de 0,0019. Cette valeur peut être comparée à la valeur théorique de 0,002. L’exemple téléchargeable contient ce calcul.

Modélisez et simulez des convertisseurs de puissance à découpage efficaces
