Évaluation de la robustesse d’un estimateur d’état de température
Pour exécuter cet exemple, il vous faut
les dernières versions de System Modeler et Mathematica.
Veuillez choisir :
Obtenirun essai gratuit Continuer
le téléchargement
Le modèle

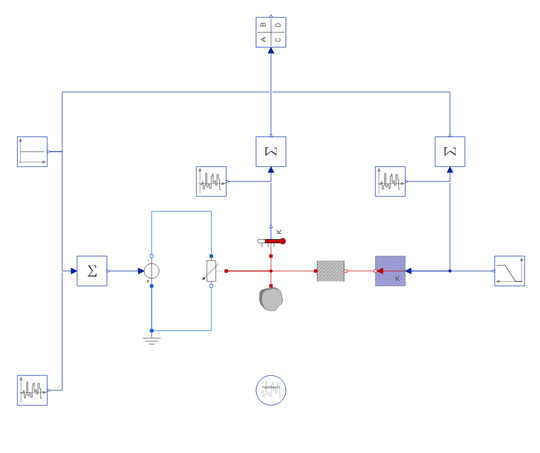

Le modèle contient un petit radiateur électrique alimenté par une source de tension de 24 V. L’élément du radiateur chauffe le corps du radiateur. La température du radiateur sera également affectée par la température ambiante, qui augmentera pendant la simulation. Trois mesures sont prises en continu : la tension du radiateur, la température ambiante et une mesure directe de la température du radiateur. À l’aide de la bibliothèque Noise, un bruit blanc est ajouté à chacune des mesures. Toutes les mesures bruyantes sont introduites dans un filtre de Kalman qui estime la température du radiateur.
Nouvelle bibliothèque !
La nouvelle bibliothèque de bruit intégrée donne du réalisme en ajoutant du bruit aux simulations.
L’estimateur du filtre de Kalman a été créé en linéarisant le modèle sans bruit, à l’aide de la fonction WSMLinearize. Ensuite, on utilise la suite intégrée de fonctions pour le traitement du signal de Wolfram Language.
Distribution du bruit
La valeur attendue et l’écart type des distributions de bruit peuvent être modifiés dans le modèle. Le filtre de Kalman a été créé en supposant que les valeurs standard des distributions de bruit dans le modèle sont vraies. En augmentant le bruit ou tout autre paramètre dans le modèle, vous pouvez voir à quel point le filtre est résistant aux erreurs de modélisation.
Visualisez dans Wolfram Language

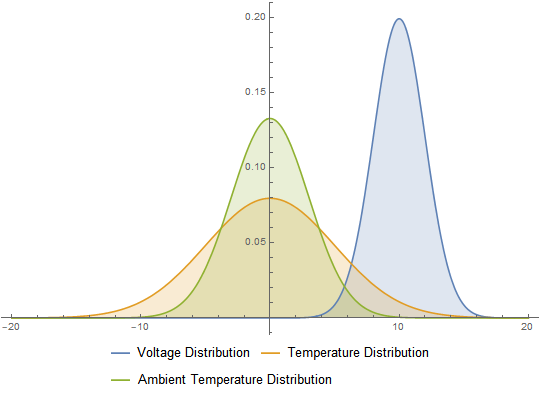

Les fonctions intégrées dans Wolfram Language vous permettent de créer rapidement des tracés de densité de probabilité.
Lors de la simulation du modèle, vous pouvez comparer la correspondance entre la température estimée et la température réelle. L’estimateur est dynamique et se met à jour à mesure que davantage de données de mesure sont fournies au filtre. Cela amène l’estimateur à converger vers l’état réel.
