Pendule inversé : linéarisation d’un modèle symbolique

La linéarisation permet d’utiliser les outils des systèmes linéaires pour étudier les systèmes non linéaires autour d’un point de fonctionnement. Dans cet exemple, un pendule inversé est linéarisé autour de sa position verticale. L’objectif est d’analyser le comportement du système de pendule inversé contrôlé pour différentes longueurs de pendule.

Le modèle

Dans cet exemple, un régulateur PID est utilisé pour maintenir le pendule en position verticale. Le point de pivot du pendule est monté sur un chariot qui peut se déplacer horizontalement, contrôlé par un moteur et un système d’engrenages.

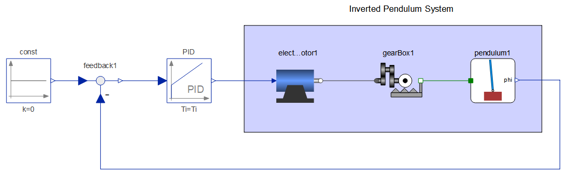

Modèle du système de commande.

Conception de la commande

Le système du pendule inversé est linéarisé autour de sa position verticale. La longueur du pendule est conservée sous forme symbolique. Le système de commande est ensuite conçu en réglant les paramètres PID pour différentes longueurs du pendule.

Nouveautés de System Modeler 12.0

Obtenez une linéarisation symbolique avec les paramètres symboliques sélectionnés.

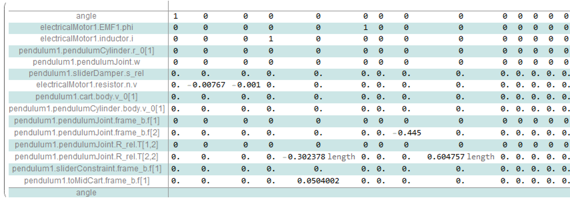

Représentation linéarisée de l’espace d’état avec la longueur du pendule comme paramètre symbolique.

La stabilité du système combiné composé du régulateur PID et du pendule inversé est vérifiée à l’aide du diagramme de Nyquist. La fonction de transfert en boucle ouverte du système combiné présente un pôle instable et un encerclement autour de {-1,0} dans le sens inverse des aiguilles d’une montre. Comme le pôle instable et l’encerclement s’annulent, on peut en déduire que le système en boucle fermée n’aura pas de pôles instables.

Vérifiez la stabilité

Utilisez le diagramme de Nyquist pour vérifier les pôles instables du système en boucle fermée.

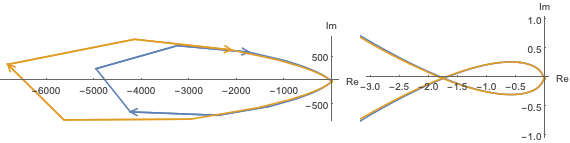

Diagramme de Nyquist pour différentes longueurs.

Après avoir vérifié la stabilité, le modèle est simulé. Vous pouvez maintenant observer les données brutes des oscillations et tracer l’enveloppe de la réponse. Vous pouvez voir qu’avec une augmentation de la longueur, le temps nécessaire pour atteindre l’état stable augmente.

Déployez le contrôleur

Observez le comportement du système pour différentes longueurs.

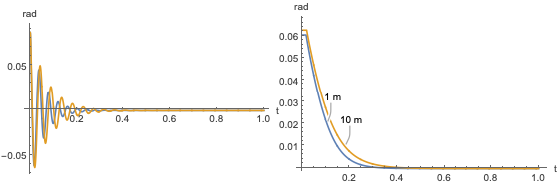

Réponse du système pour un angle initial du pendule de 5°.

Conception de commande avec linéarisation de modèle symbolique
