Circuits séquentiels : créer et tester des conceptions
Les circuits séquentiels sont largement utilisés dans les appareils modernes tels que les ordinateurs et les Smartphones pour stocker des informations. Dans ce laboratoire, vous apprendrez à concevoir des éléments de mémoire tels que des verrous et des bascules qui peuvent stocker des informations binaires.
Créez votre modèle
Créez un modèle de diviseur de fréquence. Le modèle est constitué de deux bascules JK. Le signal d’horloge d’entrée est utilisé comme référence pour créer des impulsions de fréquences différentes.

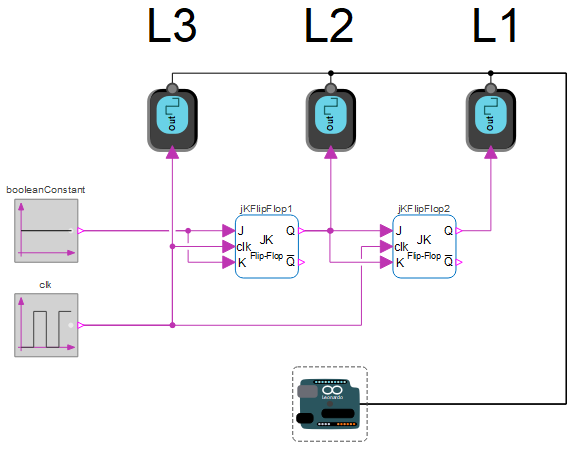

Circuit diviseur de fréquence utilisant des bascules.
Testez votre circuit
Vérifiez comment la fréquence source, L3, est divisée en deux fréquences différentes, L1 et L2.
Le circuit séquentiel est testé à l’aide d’un Arduino Leonardo.
