Defecto en un rodamiento
Los rodamientos están diseñados para reducir la fricción y soportar cargas, permitiendo la rotación de diversas partes de las máquinas. Sin embargo, con el tiempo, los rodamientos pueden experimentar desgaste, defectos y fallas, resultando en un aumento en los tiempos de inactividad, reparaciones costosas e incluso accidentes. Este ejemplo compara un rodamiento con un defecto con un rodamiento regular.
Modelo del rodamiento con un defecto

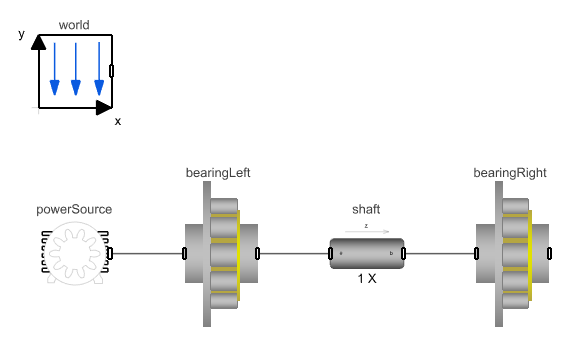

El ejemplo compara dos rodamientos TIMKEN NU 313 EJ conectados a un eje, uno regular y otro con un defecto. El sistema se pone en movimiento mediante una fuente de energía que aplica un torque al sistema.
El rodamiento a la derecha tiene un defecto.
Resultados de simulación

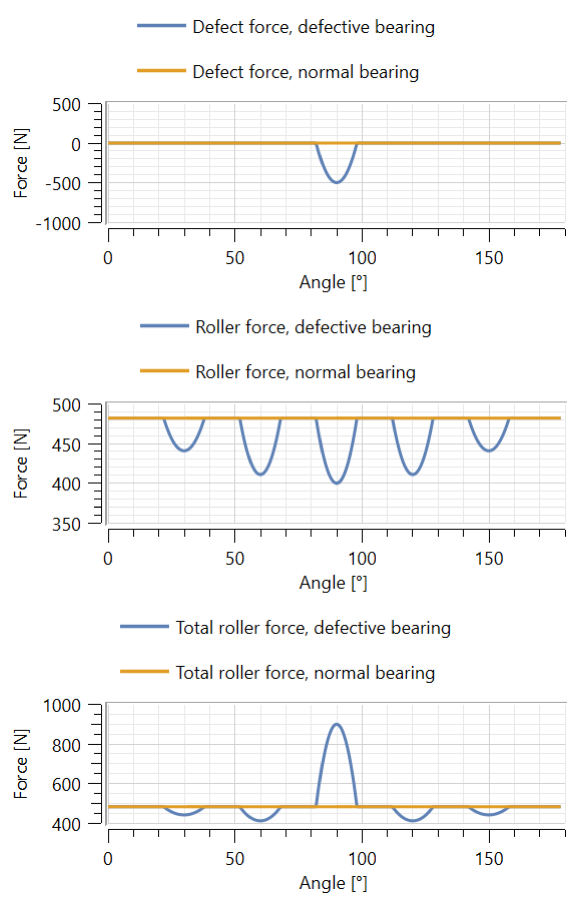

El gráfico superior muestra las fuerzas de defecto aplicadas, mientras que el gráfico intermedio muestra las fuerzas en los rodillos. La fuerza en el rodillo con el defecto es menor que la fuerza en el rodillo regular. El gráfico inferior muestra que las fuerzas totales son mayores cuando el rodillo coincide con el defecto.
El defecto aplica una fuerza (500 N) en la posición de las 12 en punto sobre los rodillos.
