Génie mécanique
Utilisez System Modeler pour modéliser et simuler des problèmes de dynamique, y compris des mécanismes et des machines avec des comportements cinématiques, dynamiques et thermiques. Étudiez et résolvez les problèmes de vibration.
Réduction des vibrations d’une turbine

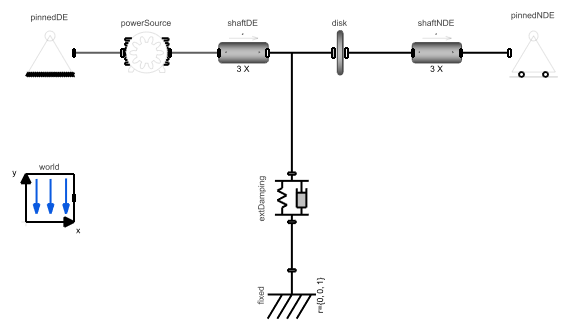

Le modèle
On utilise des composantes flexibles de la bibliothèque Rotating Machinery. Le moteur applique une vitesse de rotation qui dépasse la vitesse critique de la turbine.
L’amortissement externe est tronqué et appliqué comme un support amortisseur à ressort.
Résultats de la simulation

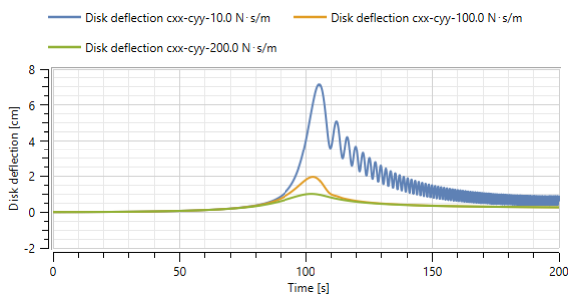

La réponse du système dans le domaine temporel.
La tracé montre les déflexions du disque pour différents niveaux d’amortissement externe.

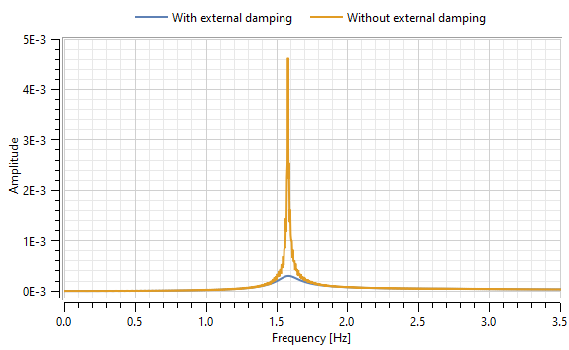

La réponse du système dans le domaine fréquentiel.
Le système sans amortissement externe commence à vibrer fortement à la vitesse critique. L’ajout d’un amortissement externe garantit que le système fonctionne avec des vibrations réduites à une vitesse supérieure à la vitesse critique.
