Systèmes thermo-fluides : transfert d’entropie
L’apport de chaleur peut entraîner un écoulement de fluide d’une région à forte entropie vers une région à faible entropie. Dans cet exemple, nous voyons comment le rayonnement solaire peut entraîner un écoulement de fluide entre un réservoir de stockage et un camion-citerne.
Modèle du système de réservoir

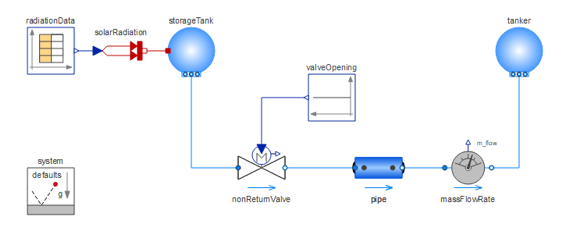

Le réservoir de stockage est relié à un camion-citerne par l’intermédiaire d’un clapet anti-retour et d’un tuyau. La chaleur est ajoutée au réservoir de stockage grâce au rayonnement solaire.
Réservoir de stockage relié à un camion-citerne.
Comparez le débit massique de différents fluides
Le débit massique du gaz naturel est environ 25 fois supérieur à celui de l’eau pour la même quantité de rayonnement solaire.

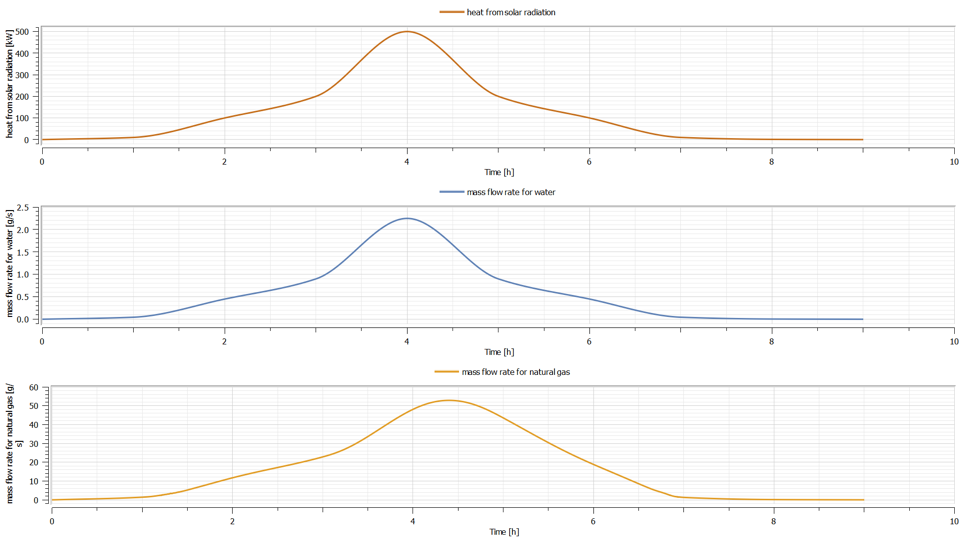

La courbe rouge du tracé supérieur montre la quantité de chaleur ajoutée par le rayonnement solaire. La courbe bleue du tracé central montre le débit massique de l’eau. La courbe orange du dernier tracé montre le débit massique du gaz naturel.
Simulez les retards dus à la longueur des tuyaux
À mesure que la longueur du tuyau augmente, un délai est introduit entre le pic du rayonnement solaire et le pic du débit massique.

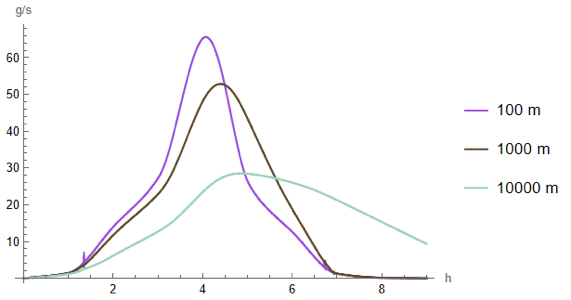

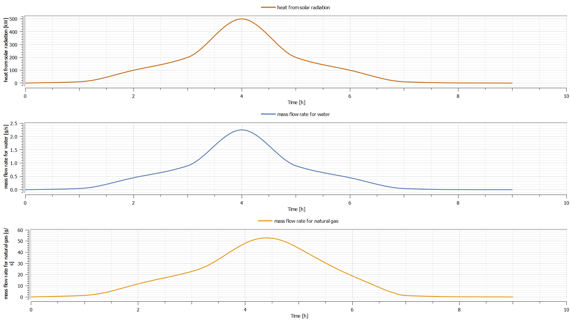

Le tracé montre les débits massiques pour différentes longueurs de tuyaux. Le gaz naturel est utilisé comme fluide de travail.
