機械工学
SystemModelerを使うと，運動学的挙動，動的挙動，熱挙動を伴うメカニズムや機械を含む動力学問題をモデル化し，シミュレーションを実行することができます．振動問題を調べ，解決します．
熱流体系：エントロピー移動
熱を加えることで、流体は高エントロピー領域から低エントロピー領域へと流れます．この例では，太陽放射が貯蔵タンクとタンカーの間の流体流れをどのように導くかを示します．
タンクシステムのモデル

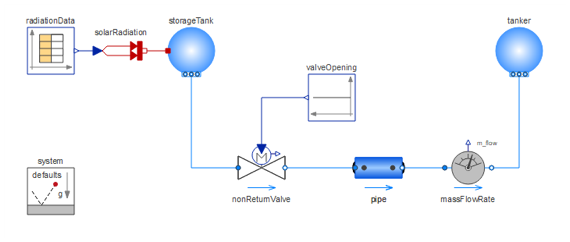

貯蔵タンクは逆止弁とパイプを介してタンカーに接続され，太陽放射によって貯蔵タンクに熱が加えられます．
タンカーに接続された貯蔵タンク
さまざまな流体についての質量流量を比較する
同量の太陽放射では，天然ガスの質量流量は水の質量流量の約25倍になります．

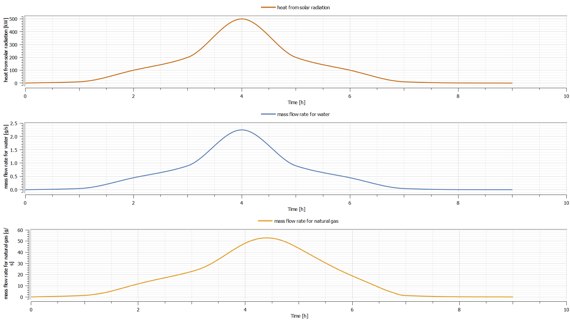

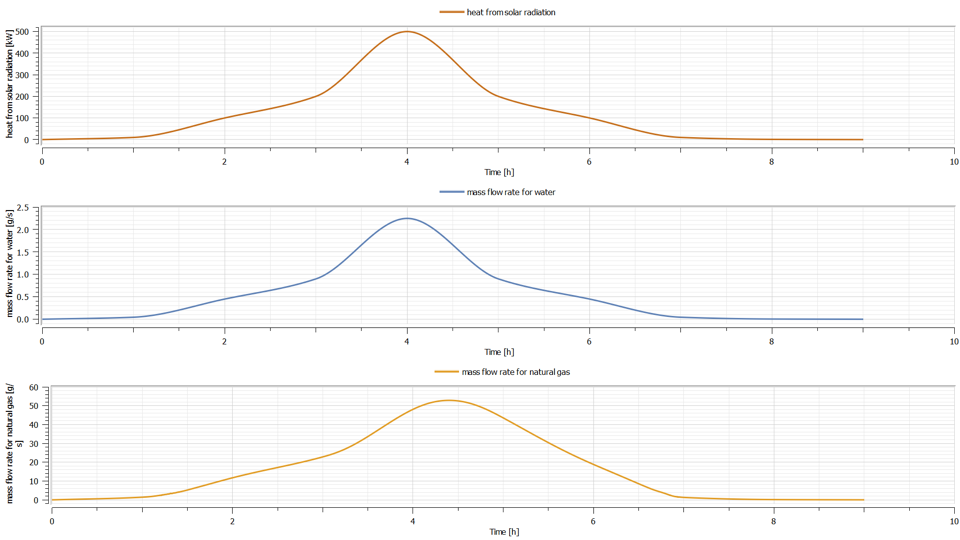

一番上のプロットの赤い曲線は，太陽放射線によって加えられた熱量を示す．真ん中のプロットの青い曲線は水の質量流量を，一番下のプロットのオレンジ色の曲線は天然ガスの質量流量を示す．
管の長さによる遅延のシミュレーション
管の長さが長くなると，太陽放射のピークと質量流量のピークの間に遅延が生じます．

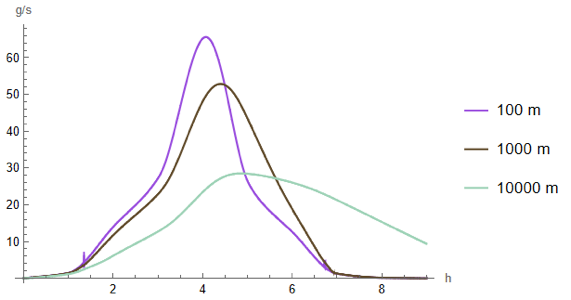

このプロットはさまざまな管の長さのときの質量流量を示す．流体として天然ガスを使う．
