さまざまな応用分野の例を使うことで，System ModelerとModelica言語でのモデリングとシミュレーションについて学べます．
DCモータの速度制御
速度制御メカニズムは，エレベータの動きの監視から自律走行車の運転まで，さまざまな分野で使われています．この例ではDCモータの速度制御器の作成方法のワークフローを示します．

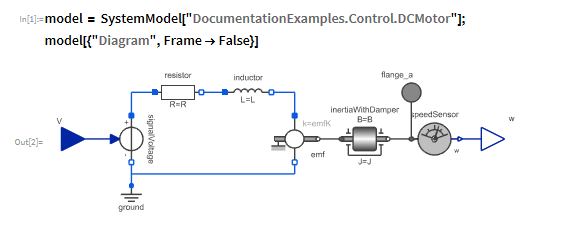

モデルの作成
DCモータのモデルをグラフィカルに，またはプログラムで作成します．
System ModelerのDCモータの組込みの例はWolfram言語でロードされる．

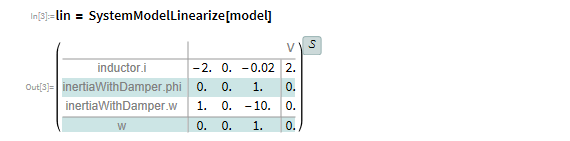

モデルの線形化
平衡のあたりでモデルを線形化します．
DCモータの線形化された状態空間表現が得られる．

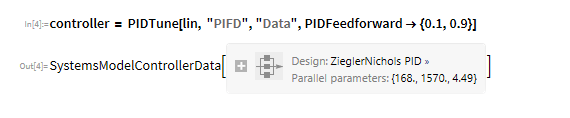

制御器の作成
制御系の機能を使って制御器を作成します．
外乱を排除したり，参照の変化に追従したりするのに優れたPID制御器が作成される．

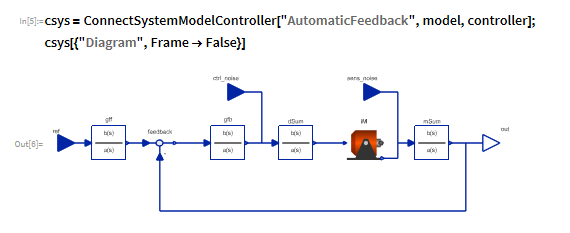

制御器の接続
制御器を閉ループのモデルに自動的に接続して，制御されたシステムを作成します．
PID制御器は自動的にDCモータと接続される．

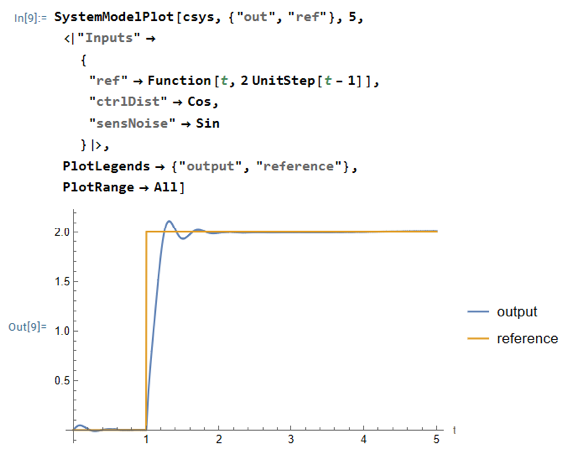

制御されたシステムをテストする
参照入力と一組の外乱について，制御されたシステムをテストします．
DCモータは参照速度に達し，外乱があるにも関わらずその速度を維持する．
