LED clignotante : labo de circuits numériques
Les circuits numériques sont omniprésents, on en trouve dans les ordinateurs personnels aussi bien que dans les téléviseurs récents. Dans ce laboratoire, vous apprendrez comment fonctionnent les circuits numériques et créerez quelques circuits de base. Pour finir, vous testerez vos circuits numériques en les connectant à du matériel à l’aide d’Arduinos.
Créez votre modèle

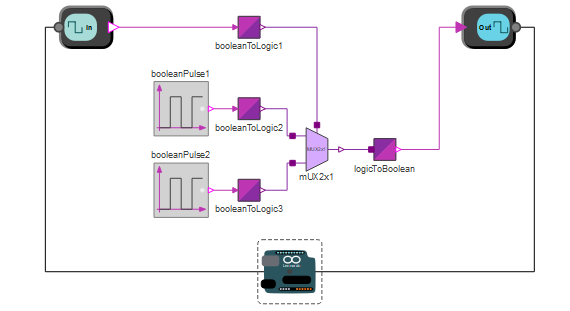

Le modèle se compose d’une entrée numérique et d’une sortie numérique connectées à un Arduino. Le signal d’entrée numérique est utilisé pour définir l’état du multiplexeur. En fonction de l’état du multiplexeur, une impulsion booléenne avec une fréquence prédéfinie est sélectionnée.
On utilise un multiplexeur 2×1 pour basculer entre deux fréquences différentes.
Testez votre modèle
Le bouton-poussoir permet de modifier la fréquence de clignotement de la LED.
Le bouton-poussoir est connecté à la broche 9 et la LED est connectée à la broche 6 de l’Arduino.
