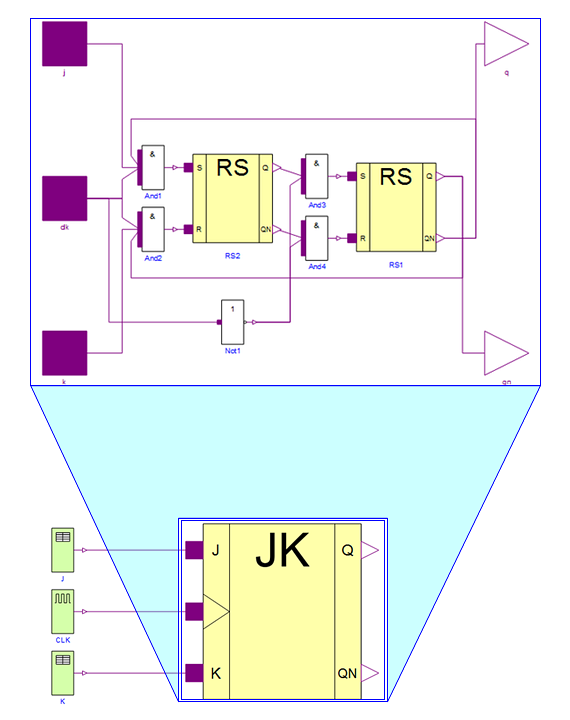

L’image inférieure plus petite montre le modèle supérieur de la bascule tel qu’il apparaît sur le schéma dans Wolfram System Modeler. Comme on peut le voir, la bascule a trois entrées différentes : deux tables j et k contenant des valeurs et une source d’horloge CLK qui fournit les impulsions. En descendant d’un niveau dans la composante nommée JK (l’image agrandie en haut), nous voyons certaines des portes de base appelées And1, And2, And3, And4 et Not1. La sortie de ces portes est calculée à l’aide de la table de vérité correspondante.

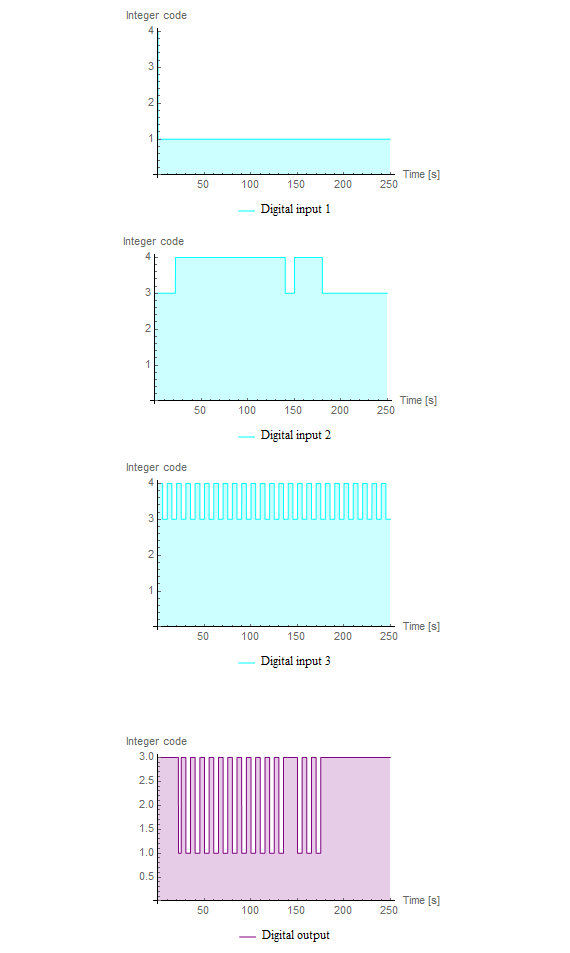

Voici les résultats simulés de la composante And2 dans le modèle de bascule. Cette porte particulière possède trois entrées différentes (présentées dans les trois sous-tracés supérieurs). La sortie, calculée à partir de la table de vérité correspondante pour une porte logique de base And, est visible dans le sous-tracé inférieur. Dans la bibliothèque numérique, les codes entiers correspondent à différentes valeurs logiques : 1 =  non initialisé ; 3 = valeur binaire 0 ; 4 = valeur binaire 1.
