地磁気のモデルを使って北西航路を図に描く

北西航路は，北大西洋と太平洋を結ぶ北アメリカの海岸に沿った海路である．この航路は1850年に発見され，探検家のロアール・アムンゼン(Roald Amundsen)によって1903年から1906年にかけて初航海が行われた．高度が高くなるほど磁北と真北の違いが大きくなるので，従来の磁石を使っての北西航路の航海は困難である．この例では，GeomagneticModelDataを使って北西航路を描き，現在の地球の磁場を返す．

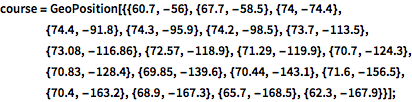

北西航路を示す経緯度のペアから始めて北磁の位置を取得する．

In[1]:=

course = GeoPosition[{{60.7, -56}, {67.7, -58.5}, {74, -74.4}, {74.4, \
-91.8}, {74.3, -95.9}, {74.2, -98.5}, {73.7, -113.5}, {73.08, \
-116.86}, {72.57, -118.9}, {71.29, -119.9}, {70.7, -124.3}, {70.83, \
-128.4}, {69.85, -139.6}, {70.44, -143.1}, {71.6, -156.5}, {70.4, \
-163.2}, {68.9, -167.3}, {65.7, -168.5}, {62.3, -167.9}}];

In[2]:=

geomagneticNorthLocation =
 GeomagneticModelData["NorthGeomagneticPole"]

Out[2]=

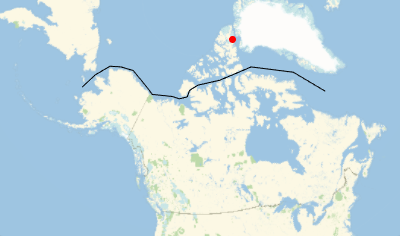

In[3]:=

GeoGraphics[{
  {Red, PointSize[Large], Point[geomagneticNorthLocation]},
  Line[course]}]

Out[3]=

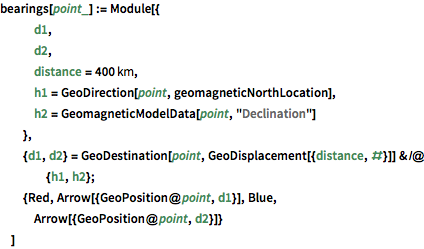

北地磁気極への方向（赤）と，局所的磁石の測定値を（青）をプロットする関数を定義する．

In[4]:=

bearings[point_] := Module[{
   d1,
   d2,
   distance = Quantity[400, "Kilometers"],
   h1 = GeoDirection[point, geomagneticNorthLocation],
   h2 = GeomagneticModelData[point, "Declination"]
   },
  {d1, d2} =
   GeoDestination[point, GeoDisplacement[{distance, #}]] & /@ {h1, h2};
  {Red, Arrow[{GeoPosition@point, d1}], Blue,
   Arrow[{GeoPosition@point, d2}]}
  ]

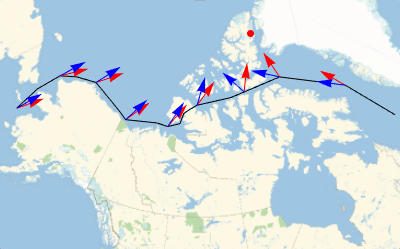

まずまずの間隔でサンプル点を取り，航路に沿った真方位（赤）と磁方位（青）の差を計算し，視覚的に観察する．

In[5]:=

samplepoints = course[[All, {2, 3, 4, 7, 11, 13, 15, 17, 19}]];

In[6]:=

GeomagneticModelData[#, "Declination"] & /@ Thread[samplepoints]

Out[6]=

In[7]:=

GeoGraphics[{{Red, PointSize[Large], Point[geomagneticNorthLocation]},
   Line[course],
  bearings /@ samplepoints[[1]]}, GeoRange -> Quantity[1000, "Miles"]]

Out[7]=
