Résolvez des équations aux dérivées partielles avec des événements sur les régions
Modélisez la production de chaleur contrôlée par un thermostat dans une pièce avec trois murs isolés et une façade en verre soumise à la température extérieure.
![Click for copyable input](assets.fr/solve-pdes-with-events-over-regions/In_50.png)
\[CapitalOmega] = Rectangle[{0, 0}, {3/2, 1}];
outsideTemp[t_] := 15 + 10*Sin[2 \[Pi] t/24];
kd = 0.78; Ld = 0.05;
\[CapitalGamma] =
NeumannValue[Ld/kd*(outsideTemp[t] - u[t, x, y]), {x == 0}];
La charge d'un appareil de chauffage est augmentée ou réduite lors d'un événement.
![Click for copyable input](assets.fr/solve-pdes-with-events-over-regions/In_51.png)
heaterLoad = 26;
heater[upQ_, t_, tEvent_] :=
If[upQ == 1, Min[20*Max[(t - tEvent), 0], 1],
1 - Min[20*Max[(t - tEvent - 1/8), 0], 1]]*heaterLoad
L'EDP modélise la diffusion de la chaleur dans l'air tout en générant de la chaleur à l'intérieur d'un cercle et en perdant de la chaleur à travers la vitre.
![Click for copyable input](assets.fr/solve-pdes-with-events-over-regions/In_52.png)
\[Rho] = 1.225; Cp = 1005.4;
With[{heating = heater[a[t], t, eventT[t]]},
pde = D[u[t, x, y], t] - \[Rho]*Cp*Laplacian[u[t, x, y], {x, y}] ==
If[(x - 1/2)^2 + (y - 1/2)^2 <= (2/10)^2, heating,
0] + \[CapitalGamma]];

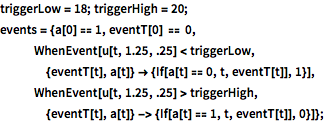

Si le thermostat à la position mesure une température inférieure/supérieure à un seuil, et si la variable discrète
a changé, le chauffage est activé/désactivé.
![Click for copyable input](assets.fr/solve-pdes-with-events-over-regions/In_53.png)
triggerLow = 18; triggerHigh = 20;
events = {a[0] == 1, eventT[0] == 0,
WhenEvent[
u[t, 1.25, .25] <
triggerLow, {eventT[t], a[t]} -> {If[a[t] == 0, t, eventT[t]],
1}], WhenEvent[
u[t, 1.25, .25] >
triggerHigh, {eventT[t], a[t]} -> {If[a[t] == 1, t, eventT[t]],
0}]};

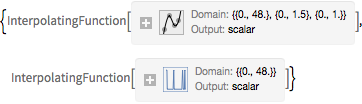

Surveillez l'intégration temporelle de l'équation aux dérivées partielles avec la condition initiale égale à la température extérieure.
![Click for copyable input](assets.fr/solve-pdes-with-events-over-regions/In_54.png)
eqn = {pde, u[0, x, y] == outsideTemp[0], events};
res = Monitor[
NDSolveValue[
eqn, {u, a}, {t, 0, 2*24}, {x, y} \[Element] \[CapitalOmega],
DiscreteVariables -> {eventT[t], a[t]},
EvaluationMonitor :> (monitor = Row[{"t = ", CForm[t]}])], monitor]
![](assets.fr/solve-pdes-with-events-over-regions/O_30.png)
Visualisez la température mesurée au niveau du thermostat, la température extérieure et les éléments déclencheurs de l'appareil de chauffage. Un fond bleu est représenté là où le chauffage est en marche.
![Click for copyable input](assets.fr/solve-pdes-with-events-over-regions/In_55.png)
hp = Plot[ 25 res[[2]][t], {t, 0, 2*24}, Filling -> Bottom,
PlotStyle -> None]; Show[
Plot[{res[[1]][t, 1.25, .25], outsideTemp[t], 18, 20}, {t, 0,
2*24}], hp]
![](assets.fr/solve-pdes-with-events-over-regions/O_31.png)
