Rastreamento de saída assintótica com estimador
Projete um controlador para um marcapasso cardíaco para manter um sinal de ECG saudável. O controlador tem de incorporar um estimador já que nem todos os sinais são medidos. »
Um modelo de batimento cardíaco de terceira ordem.
In[1]:= | ![]() X |
Com absolutamente nenhum estímulo, o sinal de ECG é zero.
In[2]:= | ![]() X |
Out[2]= | ![]() |
O modelo revela algumas dinâmicas zero envolvendo estados e
.
In[3]:= | ![]() X |
In[4]:= | ![]() X |
Out[4]= | ![]() |

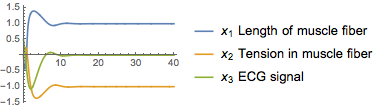

As dinâmicas zero se comportam bem.
In[5]:= | ![]() X |
Out[5]= | ![]() |
Dados de referência para são obtidos de physionet.org.
In[6]:= | ![]() X |
Compute o controlador de rastreamento.
In[7]:= | ![]() X |
Out[7]= | ![]() |
Compute um conjunto de ganhos do estimador.
In[8]:= | ![]() X |
Out[8]= | ![]() |

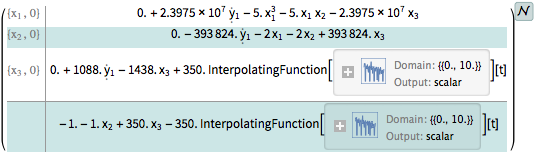

O controlador completo.
In[9]:= | ![]() X |
Out[9]= | ![]() |
A simulação mostra que foi alcançado o rastreamento.
In[10]:= | ![]() X |
In[11]:= | ![]() X |
Out[11]= | ![]() |
